Η σχάρα σχισμής δίνει την δυνατότητα της κρυφής τοποθέτησης των καναλιών απορροής ομβρίων τα οποία επί της ουσίας τοποθετούνται κάτω από την τελική στάθμη του δαπέδου μας (π.χ. πλακάκι) αφήνωντας μια μικρή σχισμή ώστε να διαφέυγει το νερό.Η χρησημοποίηση της σχάρας σχισμής προσφέρει ένα άριστο αισθητικό αποτέλεσμα στον χώρο μας.
1.Σχάρα σχισμής για τοποθέτηση πλακιδίων.
• Αντοχή σε φορτίο: A15-EN 1433, L15-EN1253-4
• Διαστάσεις σχάρας: Μήκος σχάρας σχισμής: 0,5m , συνολικό πλάτος: 127mm , Συνολικό ύψος σχάρας σχισμής: 30mm
• Διάσταση σχισμής Άνοιγμα σχισμής: 8mm Χ 30mm , Συνολικό ύψος σχισμής: 8mm(συν το ύψος του καναλιού)
• Εφαρμογές της σχάρας: αόρατη σχάρα/ διπλής χρήσης. (Δημιουργία σχισμής σε συνδυασμό με τελική επιφάνεια δαπέδου /κάλυμμα επίσκεψης).
2.Σχάρα σχισμής για τοποθέτηση κονιαμάτων (πατητές τσιμεντονοκίες ,βιομηχανικά δάπεδα κλπ.)
• Αντοχή σε φορτίο: A15-EN 1433, L15-EN1253-4
• Διαστάσεις σχάρας Μήκος: 0,5m , Πλάτος: 127mm , Συνολικό ύψος σχαάρας σχισμής: 40mm
• Διάσταση σχισμής Άνοιγμα σχισμής: 12mm X 47mm , Ύψος σχισμής: 20mm(συν το ύψος του καναλιού)
3.Σχάρα σχισμής για τοποθέτηση κονιαμάτων (πατητές τσιμεντονοκίες ,βιομηχανικά δάπεδα,κυβόλιθοι κλπ.)
• Αντοχή σε φορτίο: A15-EN 1433, L15-EN1253-4
• Διαστάσεις σχάρας Μήκος: 0,5m , Πλάτος: 127mm , Συνολικό ύψος σχισμής: 105mm
• Διάσταση σχισμής Άνοιγμα σχισμής: 12mm X 47mm , Ύψος σχισμής: 85mm(συν το ύψος του καναλιού)
Χαρακτηριστικά καναλιων:
• Η σχάρα σχισμής μπορεί να τοποθετηθεί σε διάφορα κανάλια ανάλογα με την ποσότητα νερού που θέλουμε να αποχετεύσουμε.

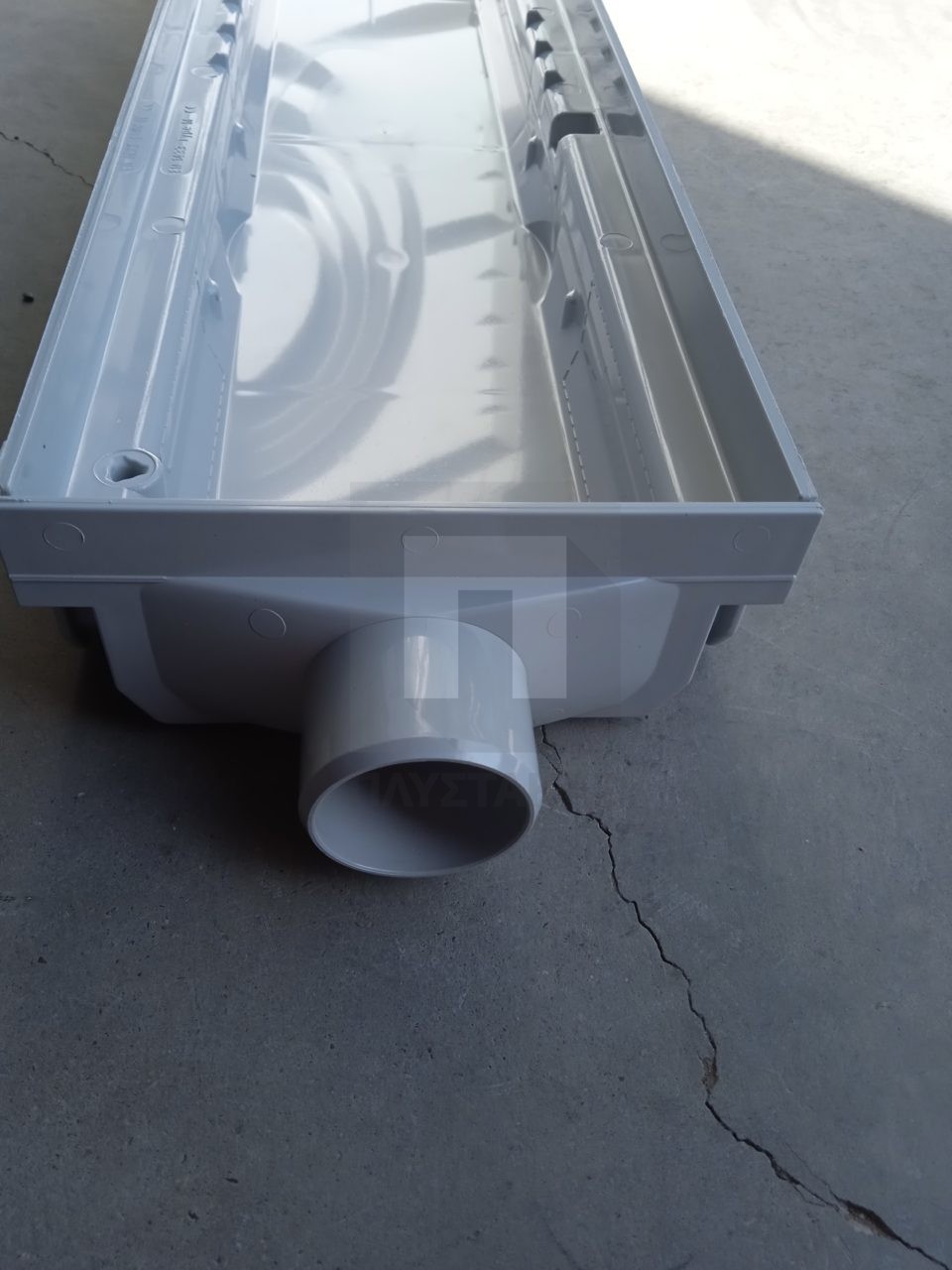

Διαστάσεις(mm). | Πλάτος(mm). | Ύψος(mm). | Μήκος(mm). | Πλάγια απορροή καναλιού(mm). | Απορροή από κάτω (mm). |
---|---|---|---|---|---|

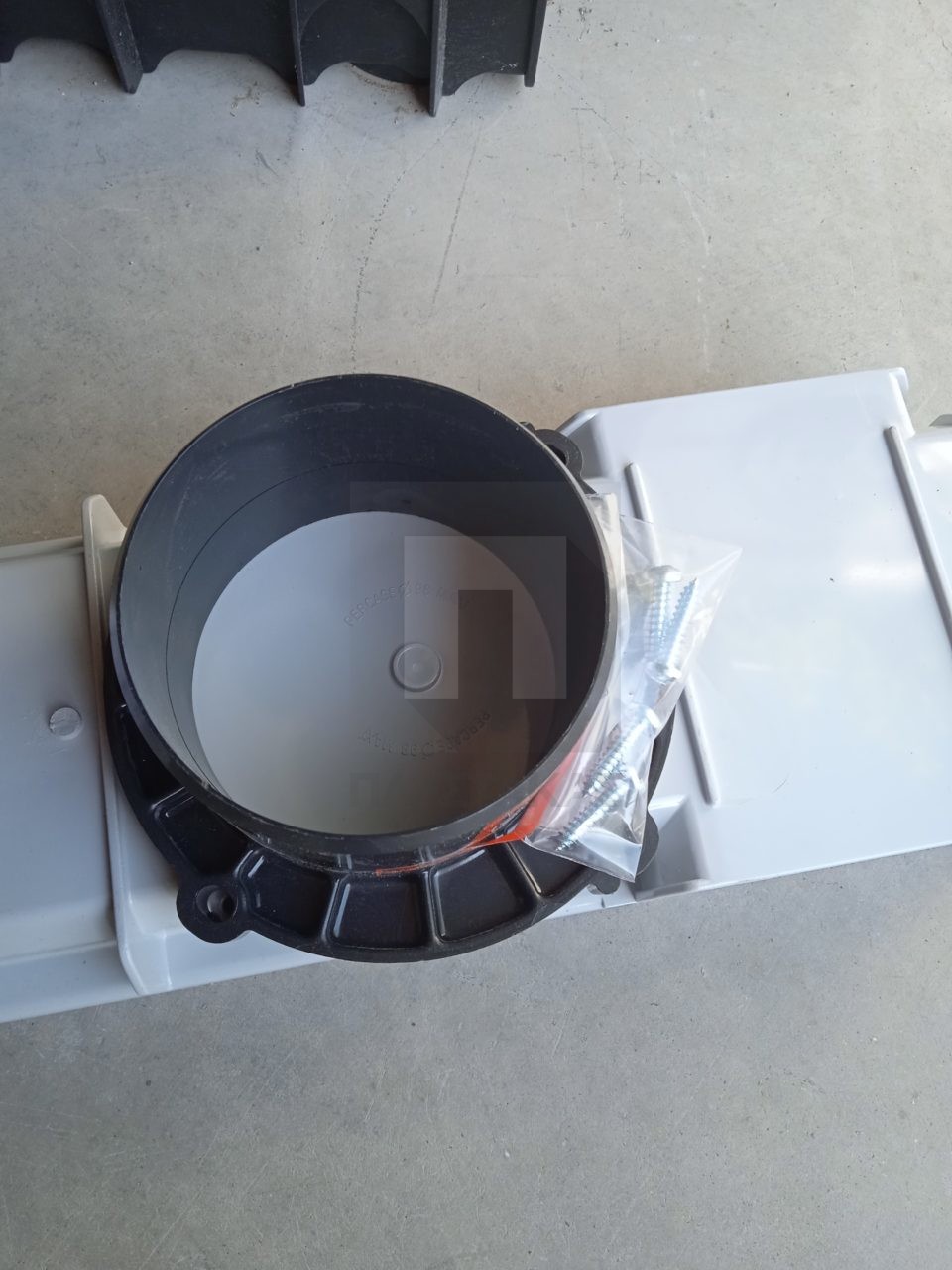

Α | 135(εσωτερικό 98) | 60(εσωτερικό 35) | 500 | σε Φ40 | σε Φ100 |
Β | 135(εσωτερικό 94) | 95 (εσωτερικό 50) | 1000 | σε Φ60 | σε Φ75,Φ100 |
Γ | 135(εσωτερικό 94) | 120 (εσωτερικό 75) | 1000 | σε Φ75 | σε Φ75,Φ100 |
Δ | 135(εσωτερικό 94) | 180 (εσωτερικό 135) | 1000 | σε Φ75 | σε Φ75,Φ100 |

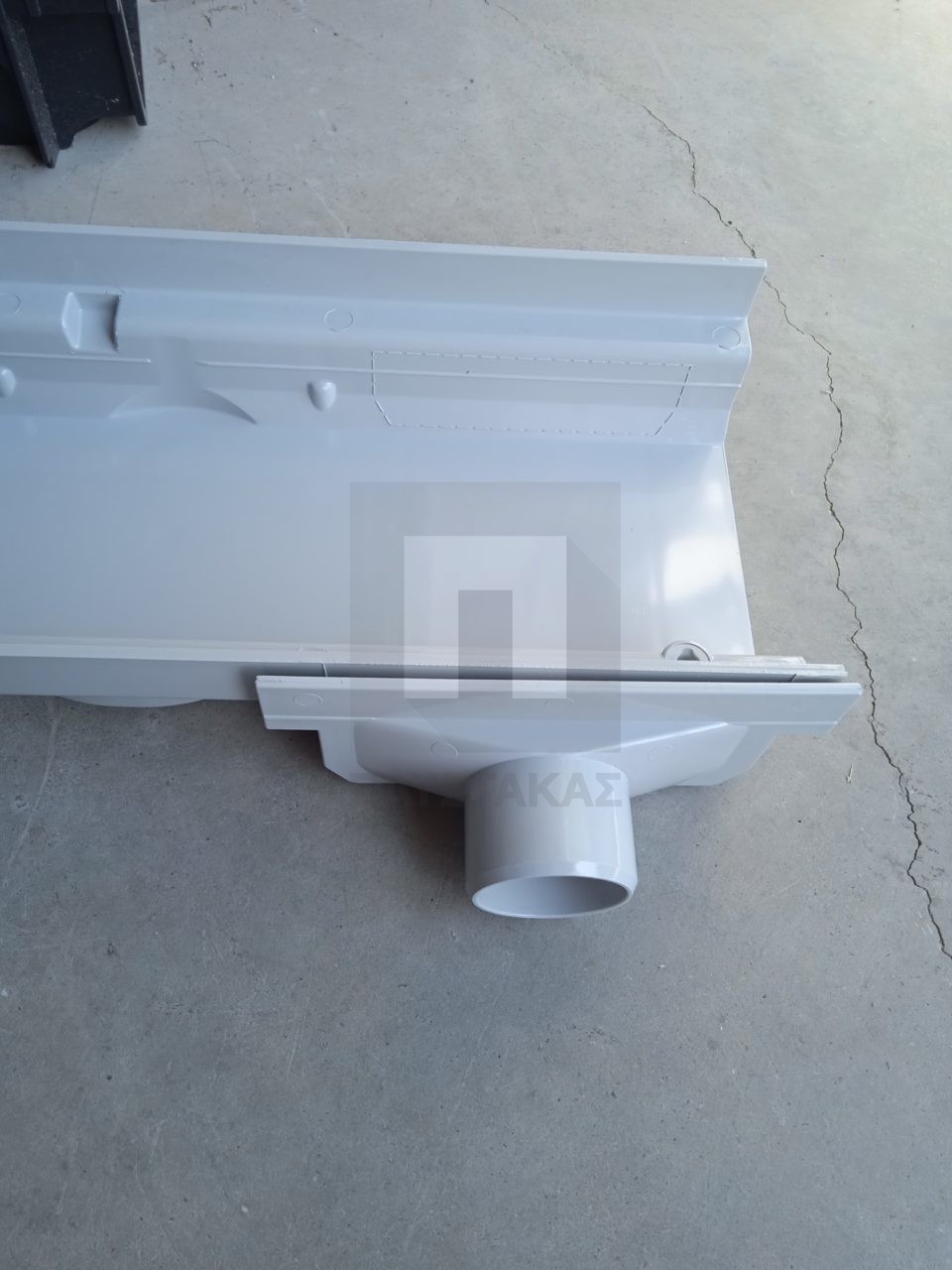

Σχάρα σχισμής τοποθετημένη πάνω σε κανάλι.

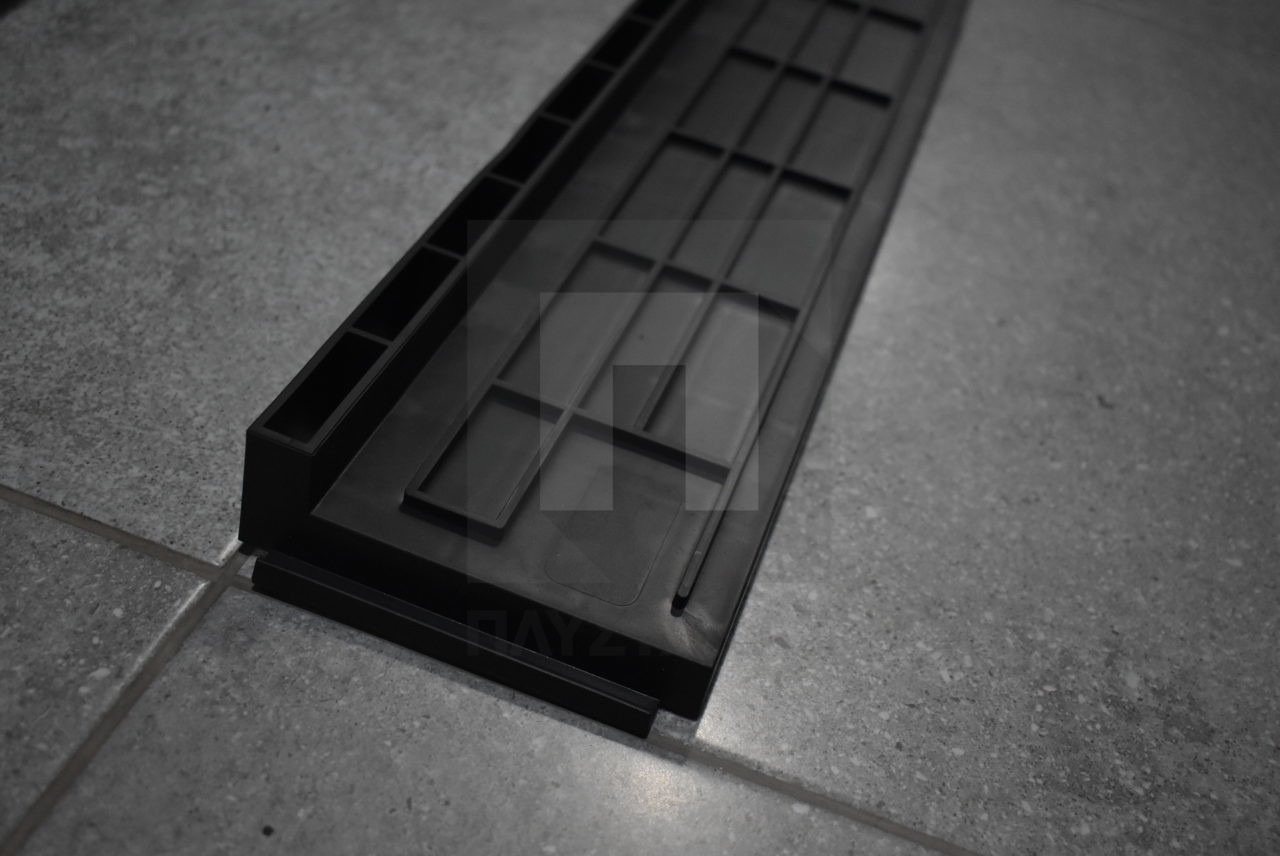

Τα πλακάκια τοποθετούνται πάνω στην σχάρα σχισμής.
